鑄造工具中芯撐和芯骨起到的作用與區別
芯撐在鑄型中主要起固定砂型保證壁厚的作用。
芯骨在鑄型中用以安置在型芯內用于提高型芯的強度和高度，芯骨設置吊運構件，便于吊車搬
運砂芯。

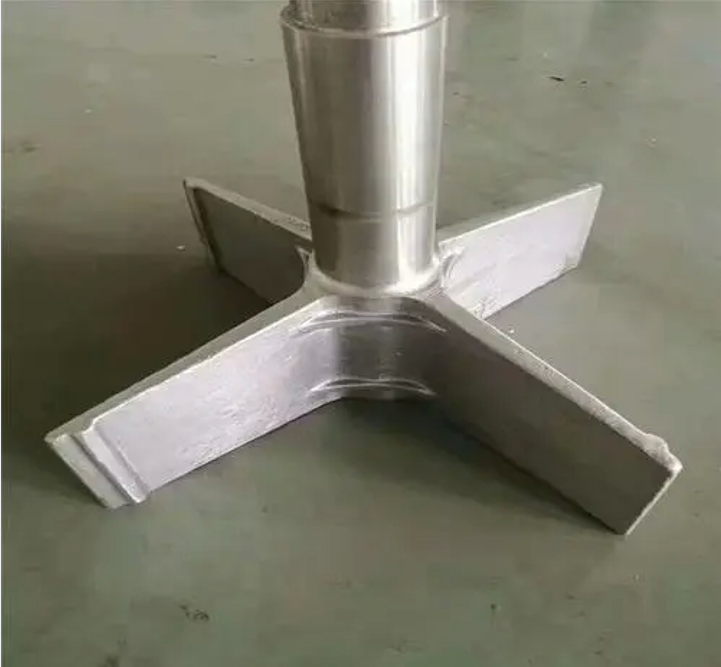

芯撐
把砂芯固定在砂型中主要靠芯頭，當無法設置芯頭，或單靠芯頭還不把握時，就得采用芯撐，
起到輔助支撐的作用。
芯撐的要求及使用原則：
1．芯撐表面最好鍍鋅、鉛，這是為了防止芯撐表面生銹而不能與鐵液焊和好。芯撐表面應干凈、
平整。使用時，芯撐表面應無銹、無油、無水氣、無污物；同時芯撐放入鑄型后，要盡快澆注，特別是濕型，以免芯撐表面凝聚水氣而產生氣孔或熔合不良。
2．芯撐材料的熔點應比鑄件材質的熔點高，至少相同，以防止過早熔化喪失支撐作用。（對鑄鐵件使用低碳鋼或鑄鐵芯撐；非鐵合金鑄件用與鑄件相同的合金做芯撐）。
3．芯撐重量應適當，不能過大或過小。過小，易熔化，過大則不能與鑄件很好焊合。
4．芯撐不能用于重要表面上，應設在非加工表面或不重要的表面上。
5．芯撐在鑄件凝固過程中，應與鑄件很好焊合。如果焊合不好，則會引起滲陋，經不住打壓。壁厚小于8㎜的薄壁鑄件盡量不用芯撐。
芯骨
砂芯的骨架簡稱芯骨。一種金屬制成的骨架，鑄造中用以安置在型芯內用于提高型芯的強度和高度，芯骨設置吊運構件，便于吊車搬運砂芯。保證砂芯。在烘干、運輸、下芯和澆注過程中不變形、不斷裂特別是對于大芯、形狀復雜的芯、斷面較薄的芯，芯骨顯得特別重要。芯骨有線形、面形和體形。
芯骨的要求及使用原則：
1．芯骨保證砂芯有足強度、剛度的前提下本身應盡量簡單、易于制造。
2.小砂芯多用鐵絲芯骨（事先退火消除彈性），中、大型砂芯常用鑄鐵芯骨。
3．骨不應妨礙砂芯排氣和阻礙鑄件收縮,因此芯骨至砂芯表面必須留有適當距離，吃砂量要夠。
4．清砂時，芯骨最好能完整取出，以便回用，降低成本。
5．有些芯骨須便于砂芯的吊運，并合及固定，因此應作出吊環等結構。
